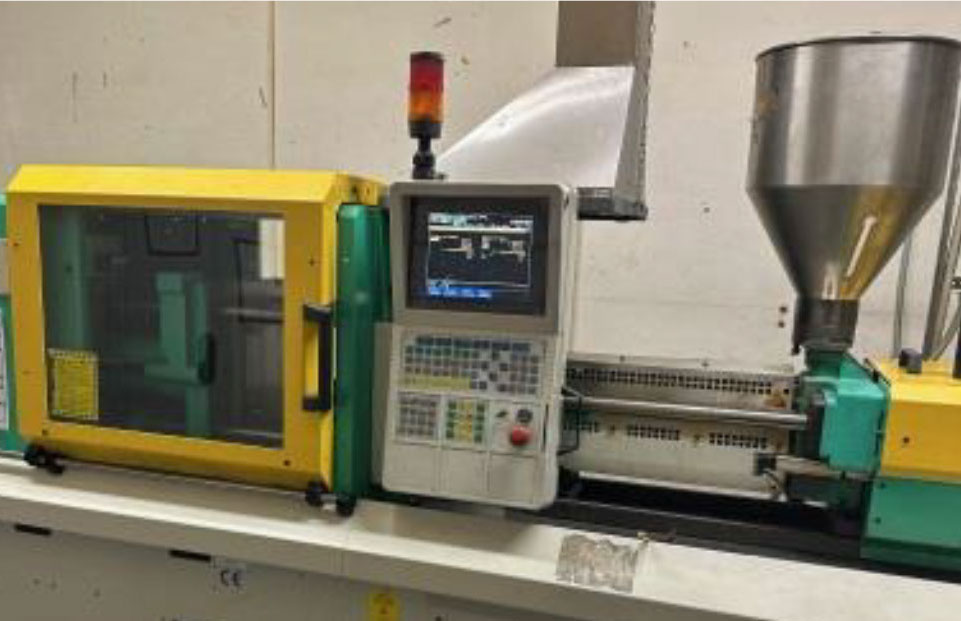

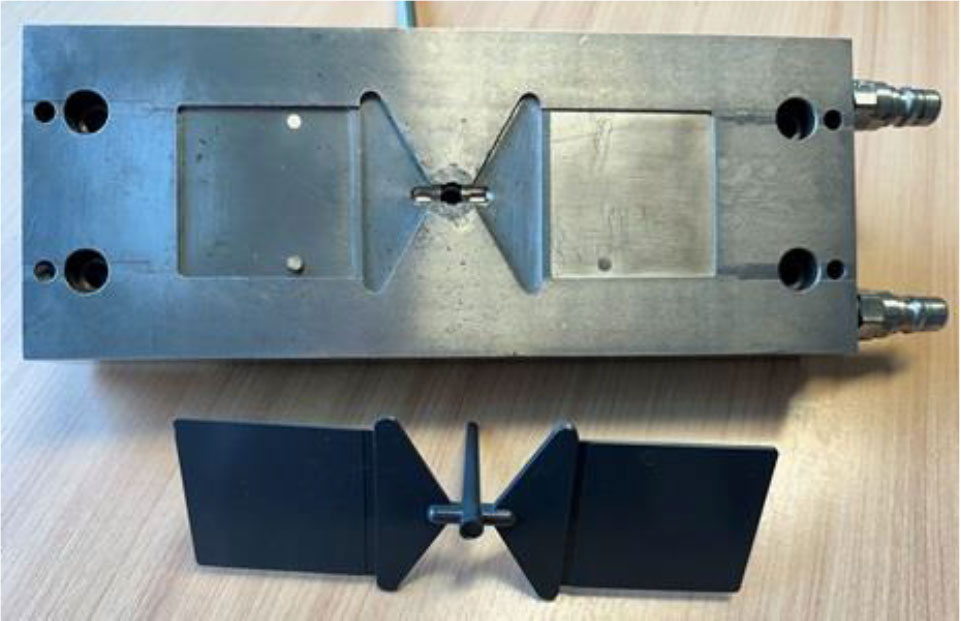

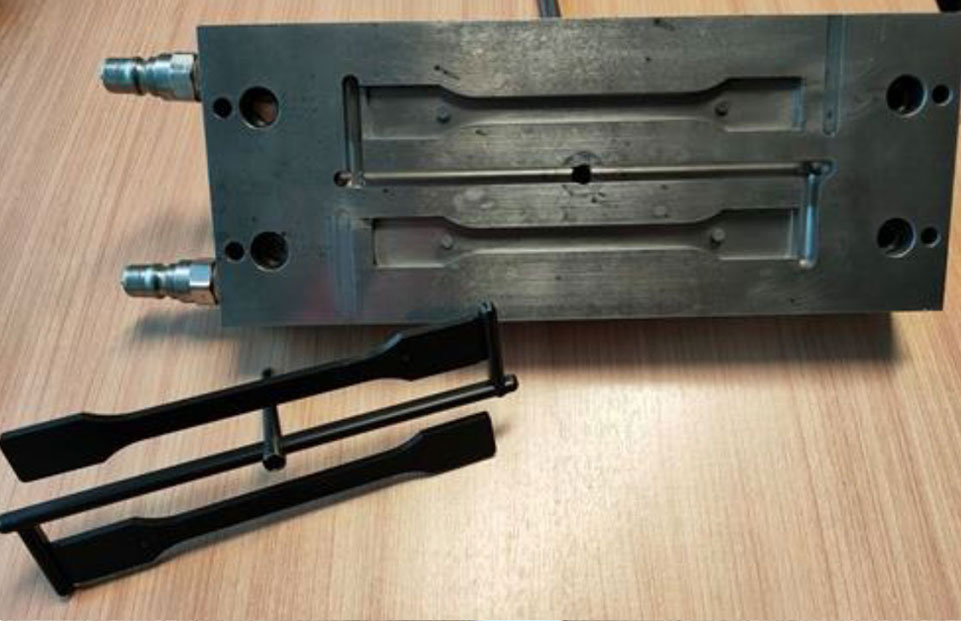

Prüfkörper und deren Herstellung
Rheologische Prüfungen

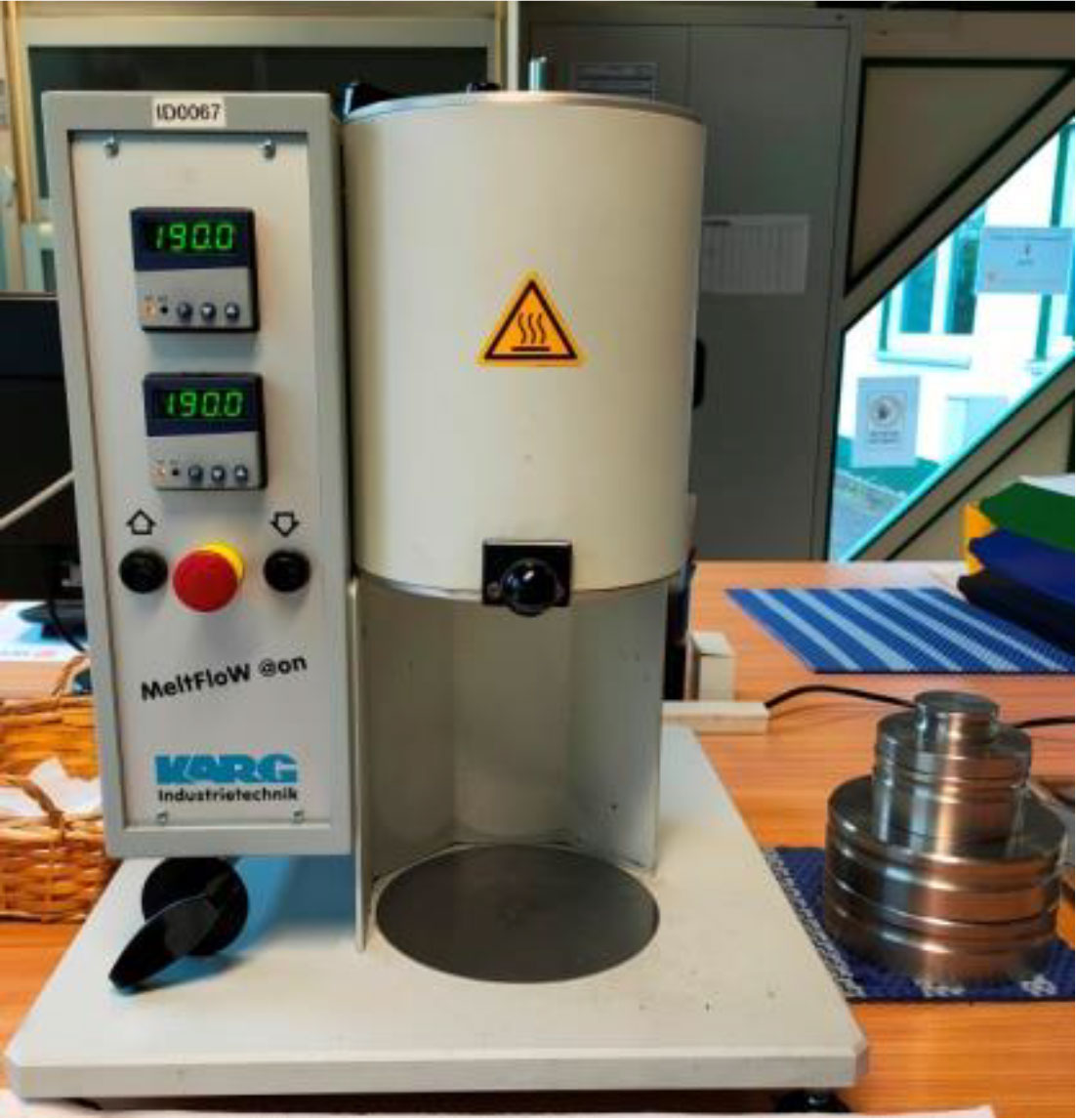

Schmelze-Massefließrate MFR / Schmelze-Volumenfließrate MVR DIN EN ISO 1133
Charakterisierung des Schmelzefließverhaltens von Kunststoffen unter bestimmten Temperatur- und Druckbedingungen.
MFR=Schmelze-Massefließrate („Melt Flow Rate“)
Masse pro Zeiteinheit in g/10min
MVR=Schmelze-Volumenfließrate („Melt Volume Rate“)
Volumen pro Zeiteinheit in cm3/10min
Feuchtebestimmung Standardprogramme
• 100°C/5min
• 120°C/5min
Mechanische Prüfungen

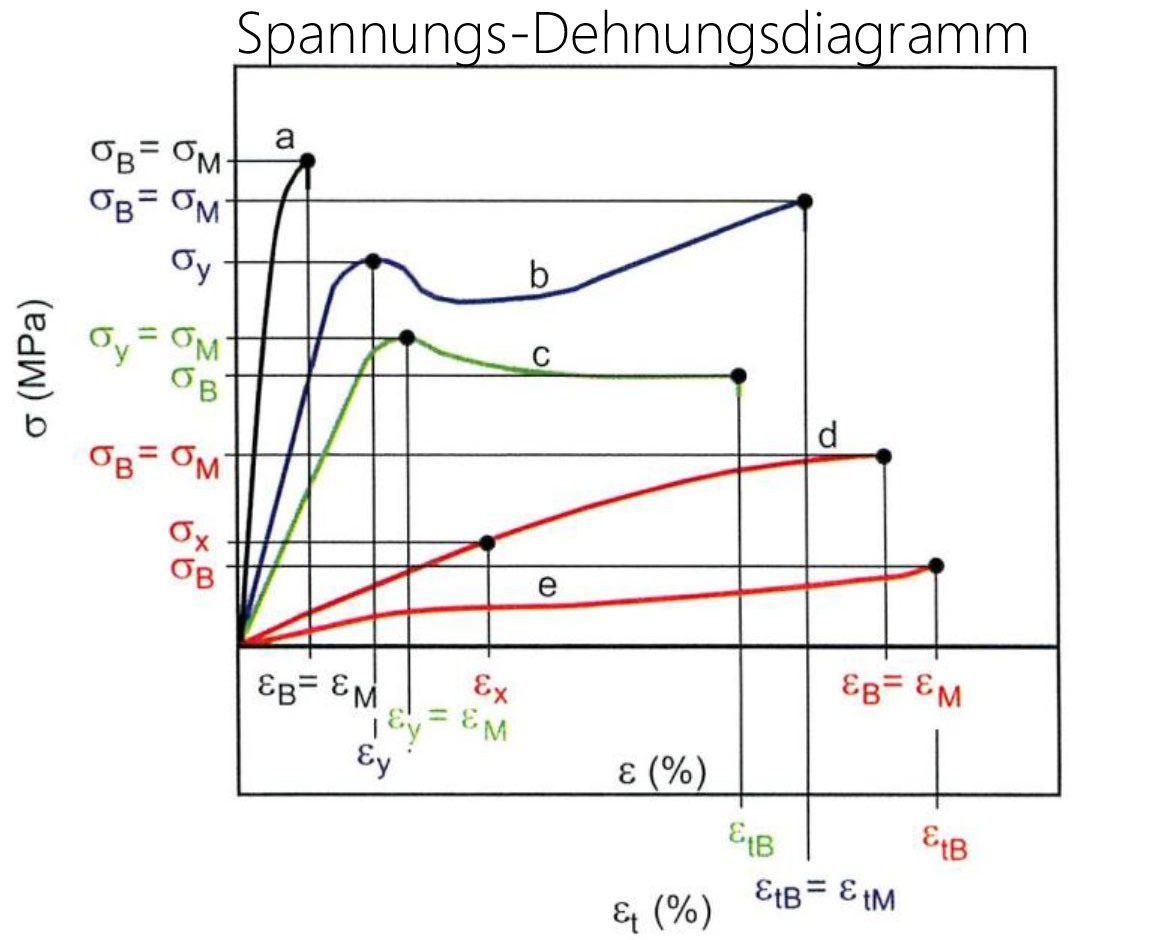

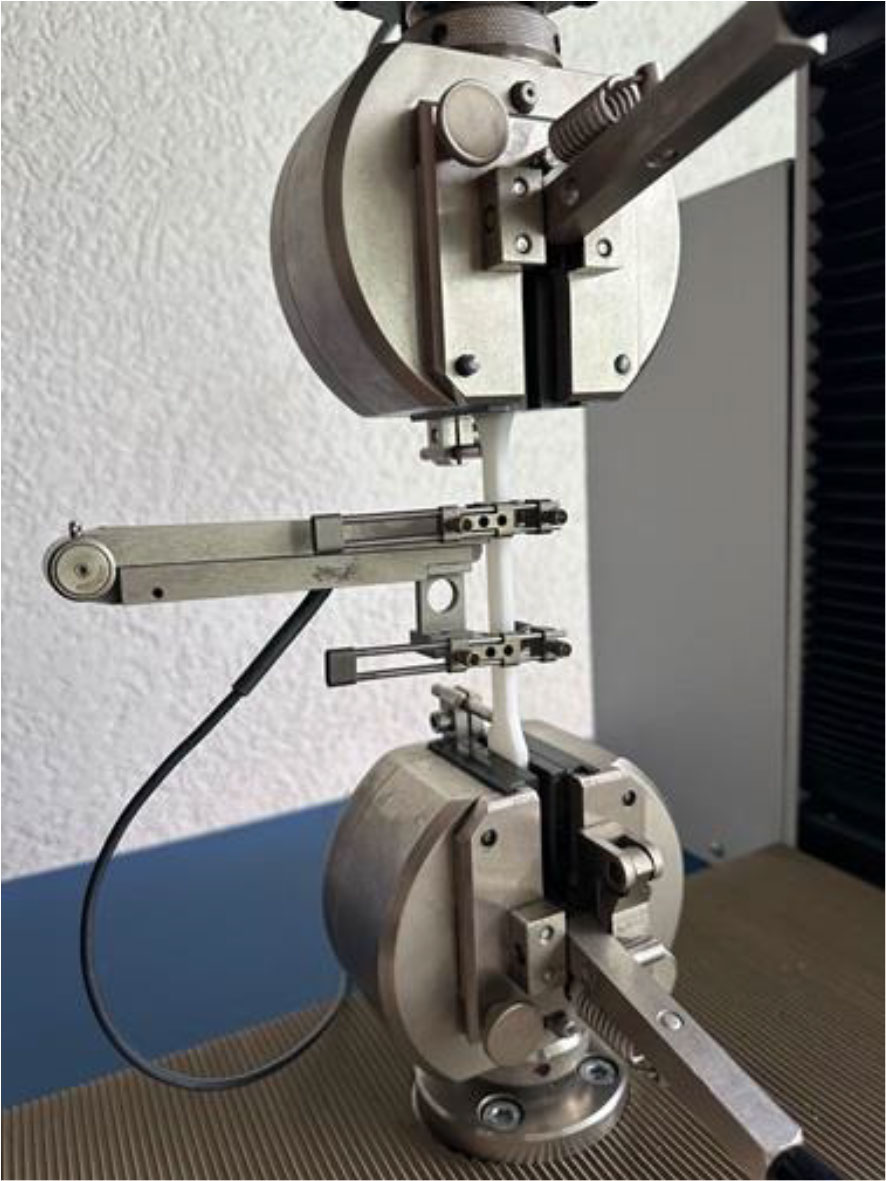

Zugversuch mit Zugfestigkeit, Dehnung und E-Modul DIN EN ISO 527-1
Mechanisches Verhalten von Kunststoffen unter Zugbelastung.
Prüfgeschwindigkeiten
• E-Modul mit 1 mm/min
• Spröde, gefüllte Kunststoffe mit 5 mm/min
• ungefüllten Kunststoffe mit 50mm/min

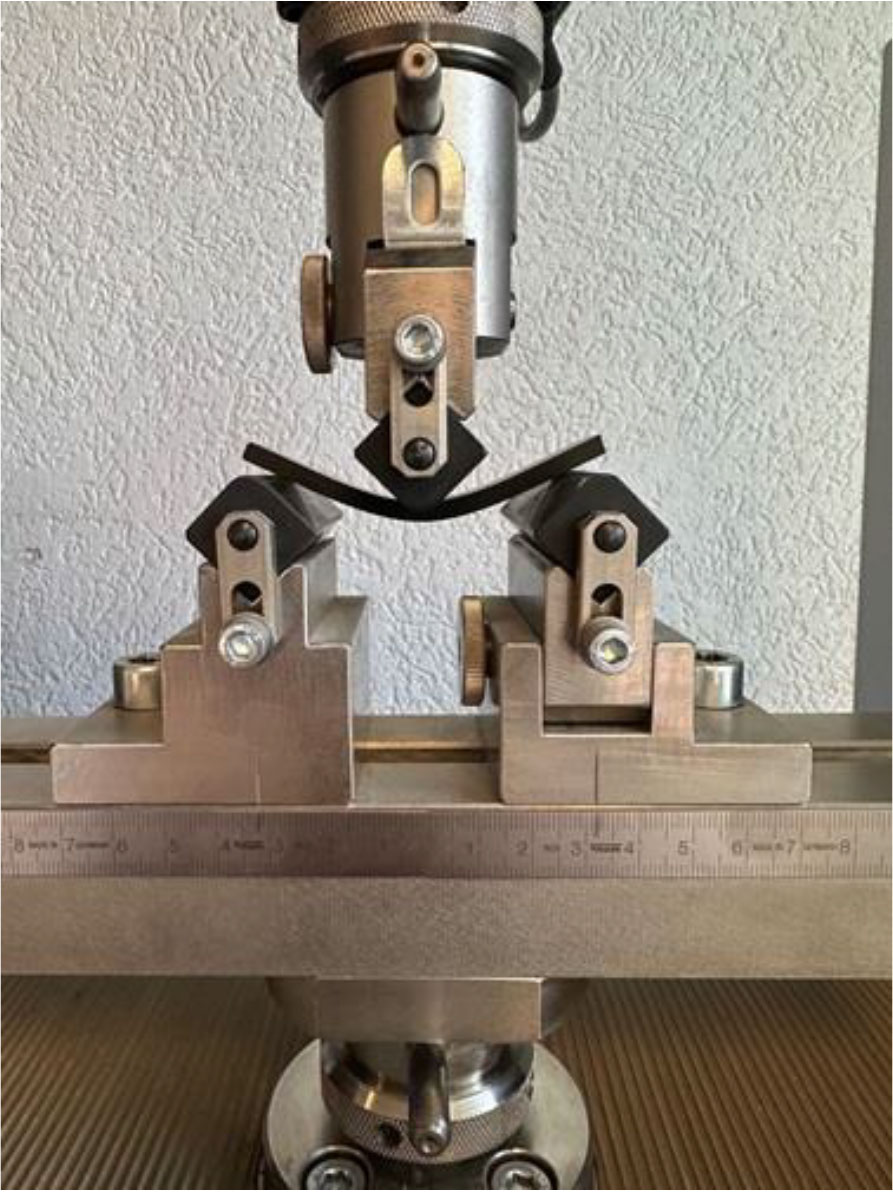

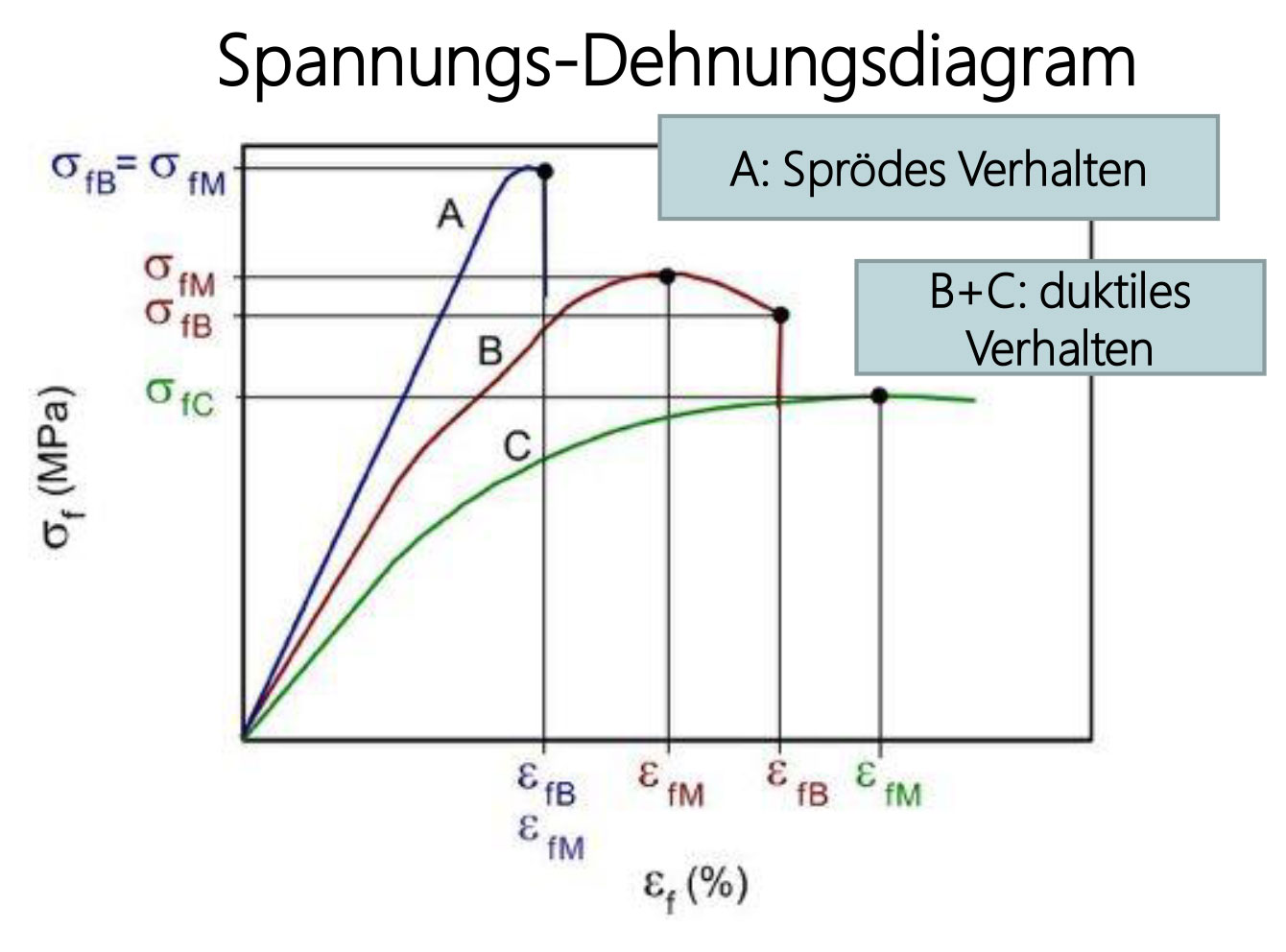

Biegeversuch DIN EN ISO 178
Im Biegeversuch werden Festigkeits- und Formänderungseigenschaften
der Kunststoffe bei Dreipunktbiegung ermittelt.
Kennwerte u.a. :
• Biegemodul bei 2mm/min (MPa)
• Biegedehnung bei 10mm/min (%)
• Biegefestigkeit bei 10mm/min (MPa)
• Kerbschlagzähigkeit → gekerbter Prüfkörper
• Schlagzähigkeit → ungekerbter Prüfkörper
• Pendelhammer → Schlagenergie 1J bis 5J
• Prüftemperatur→ -25°C bis 100°C

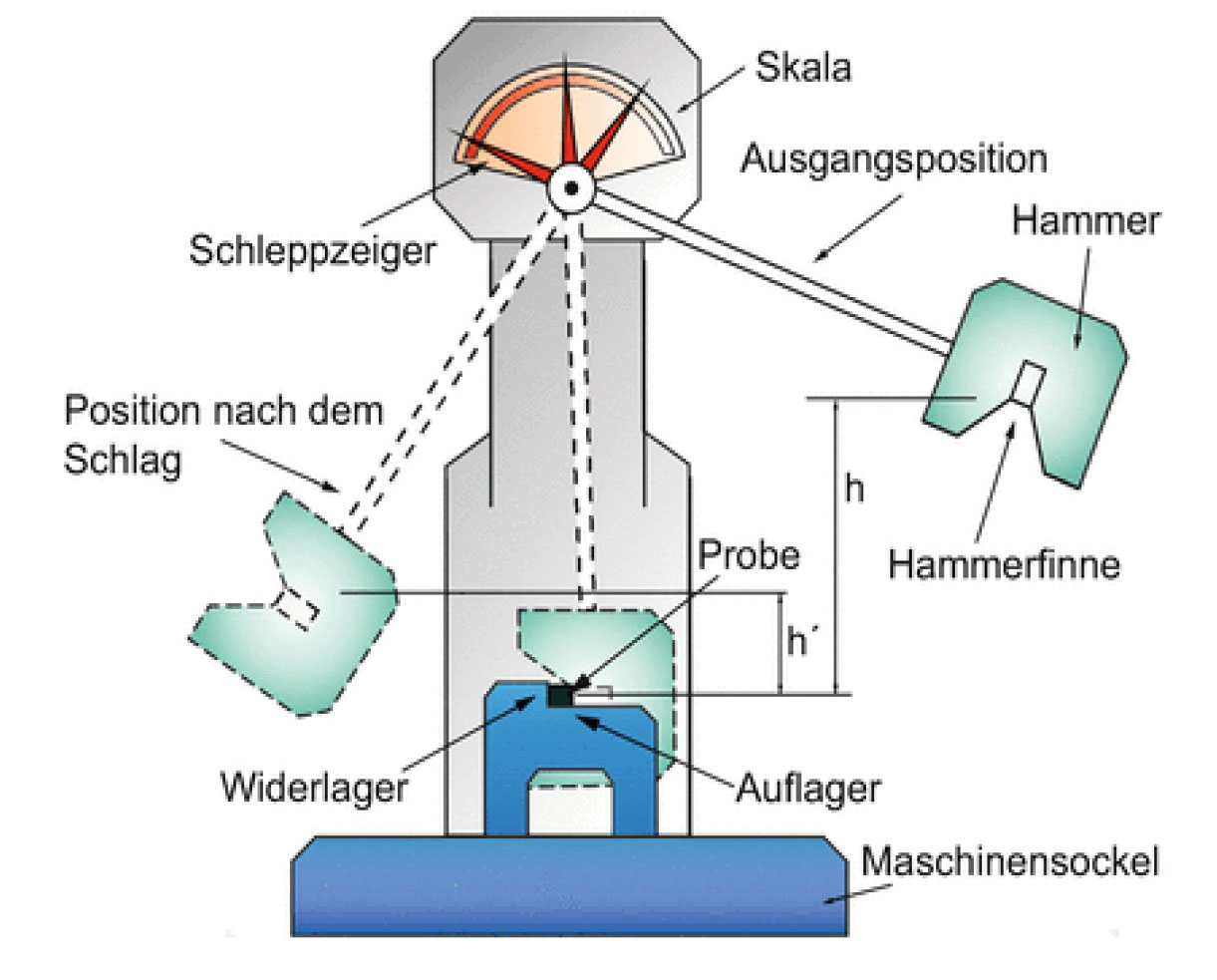

Kerbschlag- und Schlagzähigkeit nach Charpy und IZOD DIN EN ISO 179
Gibt Auskunft über das Versagensverhalten von Werkstoffen
oder Bauteilen unter schneller impulsartiger Belastung.
Verformungsverhalten unterscheidet zwischen „spröden“
und „zähen“ Kunststoffen.

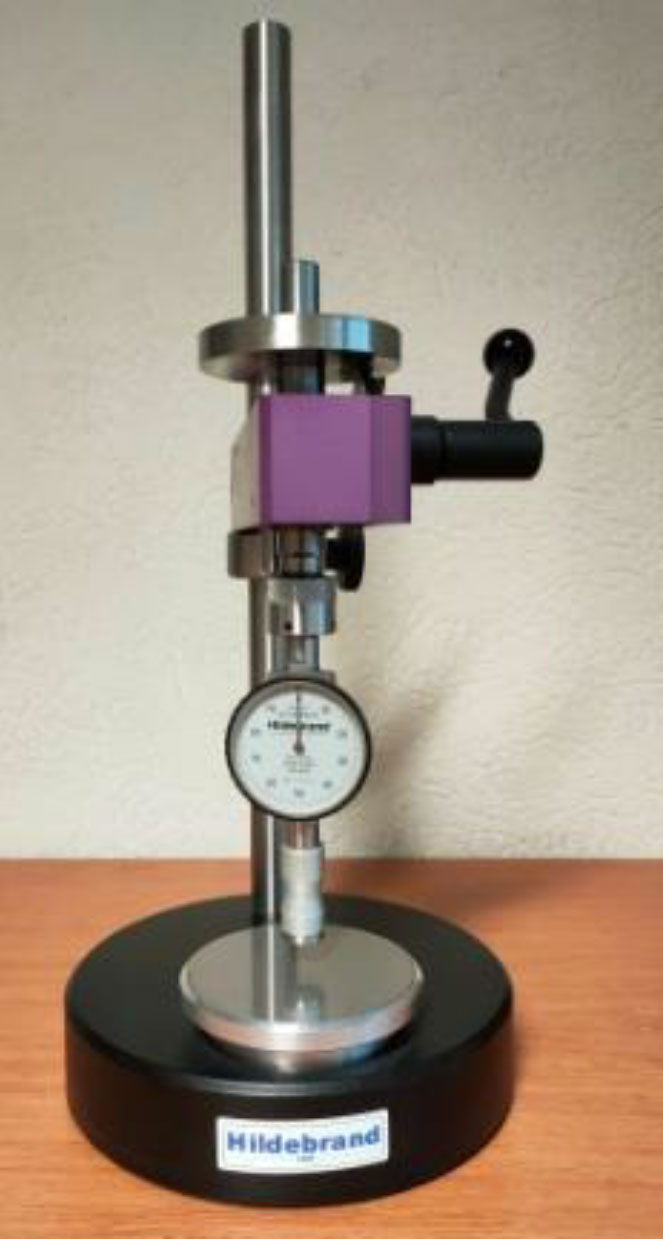

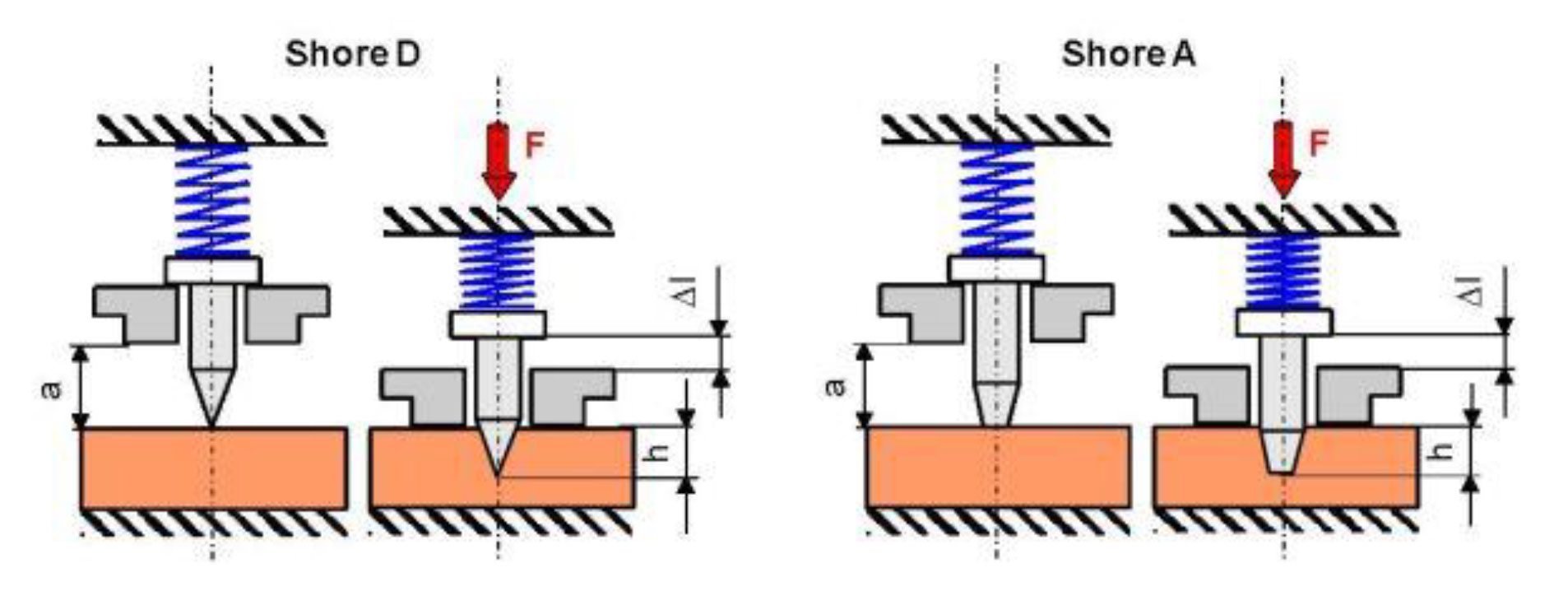

Härteprüfung nach Shore A und Shore D DIN EN ISO 868
Die Härteprüfung nach Shore ist eine Eindringhärteprüfung, hierbei wird der „Härteeindruck“ unter Last nach einer festgelegten Zeit ermittelt.
Charakterisierung von:
• Elastomeren
• Thermoplastischen Elastomeren (TPE) weichgemachten Thermoplasten (PVC-P)
Thermische Prüfungen

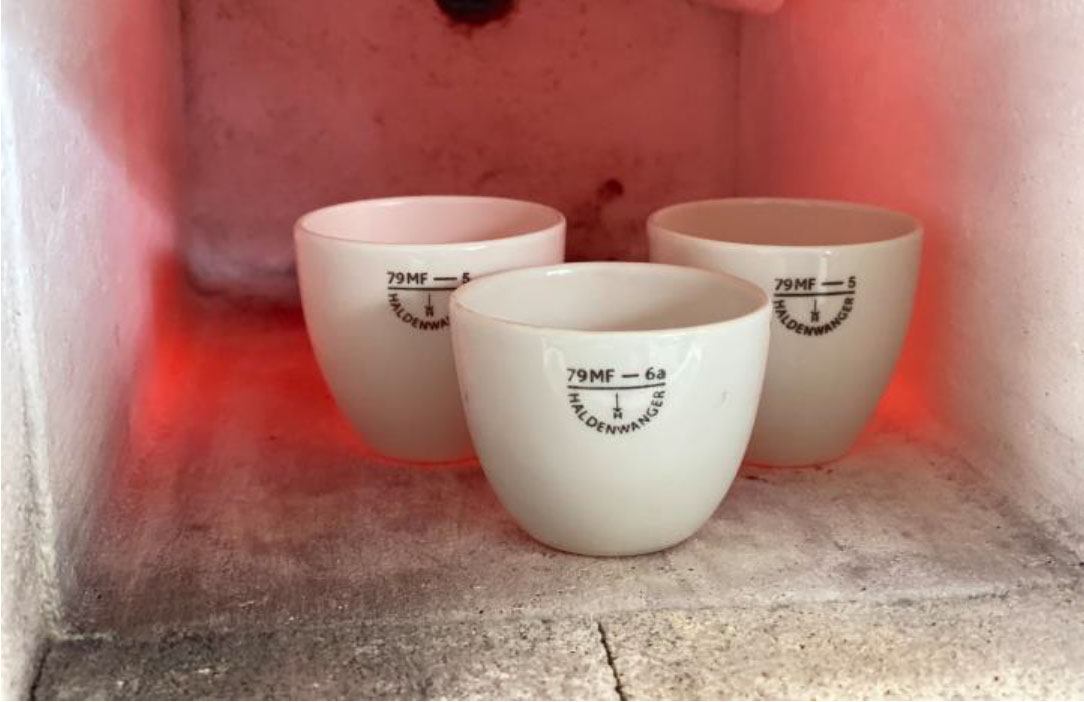

Glührückstand DIN EN ISO 3451
Analyseverfahren zur Bestimmung des Füllstoffgehaltes
• Mineralische Füllstoffe
• Glasfasern
• Glaskugeln
• Kohlefasern
Bestimmung der Faserlänge und Faserlängenverteilung

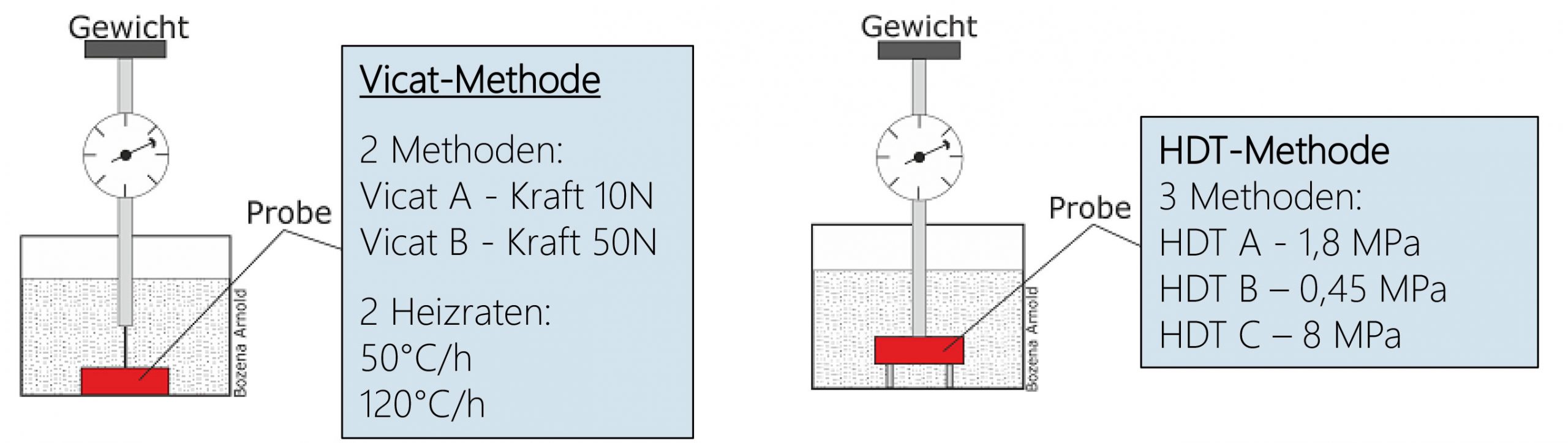

Vicat- Erweichungstemperatur & HDT-Wärmeformbeständigkeit
Die Vicat-Erweichungstemperatur gibt die Temperatur an, bei der ein Kunststoff zu erweichen beginnt.
Die HDT-Wärmeformbeständigkeit gibt die Temperatur an, bei der ein Kunststoff unter definierter Temperatur eine festgelegte Durchbiegung erreicht.

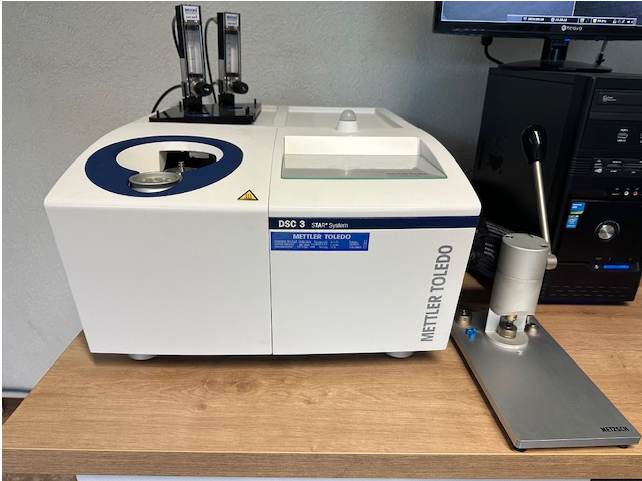

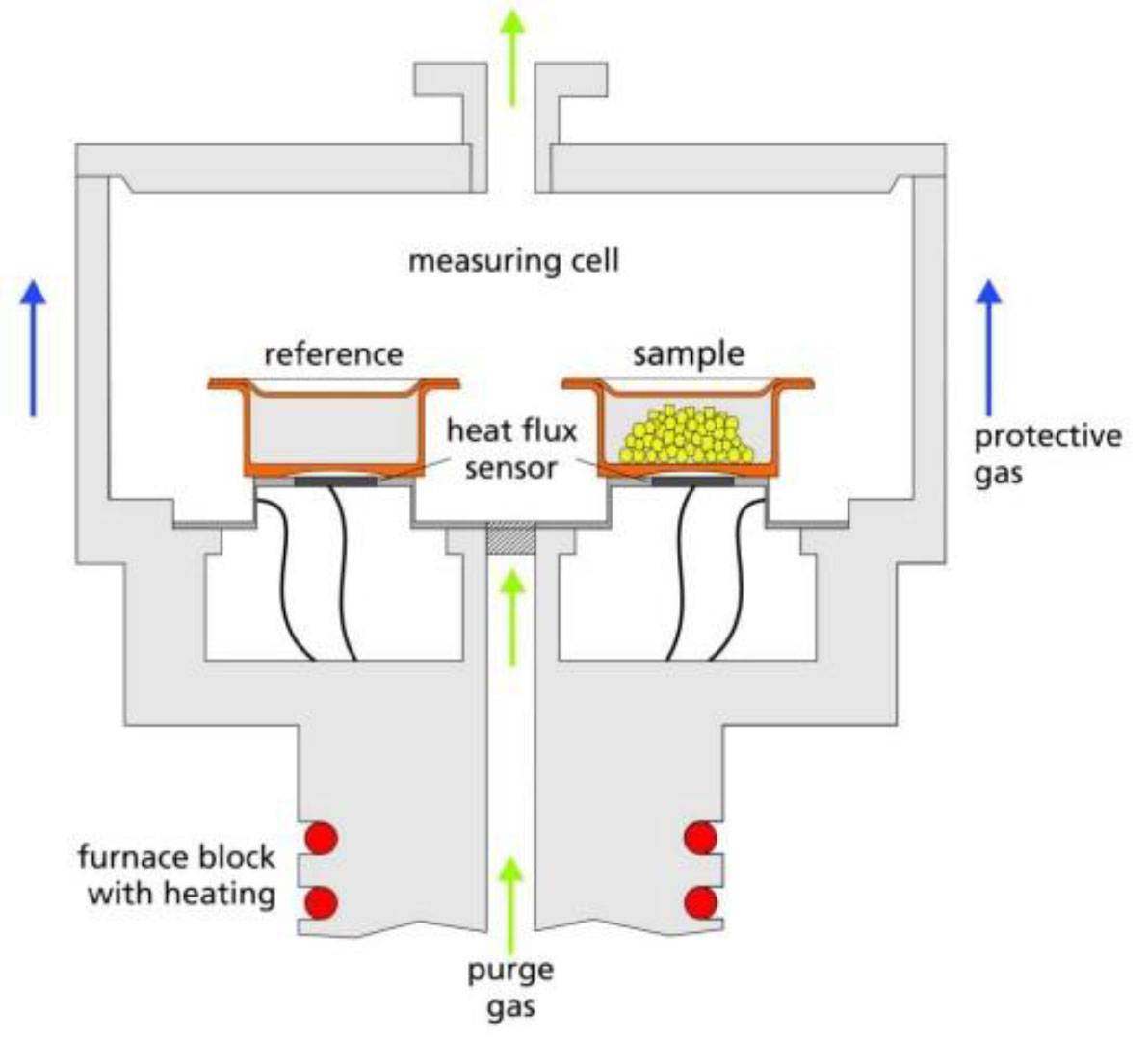

Differential Scanning Caloremetry (DSC) DIN EN ISO 11357
Bestimmung des Schmelz- und Kristallisationsverhalten, sowie thermischer- und oxidativer- Stabilität
Mettler-Toledo „DSC 3 ICR“ mit IntraCooler und Kühlringtechnologie
- – Temperaturbereich: -35°C bis 500°C
- – Heizrate (/min): 2K bis 250K
- – Kühlrate (min): 0,02K bis 50K
- – Ofenatmosphäre: Inert (N2), oxidierend (O2)
- – und umfangreicher Referenzdatenban
Physikalisch- und technologische Prüfungen
Dichte DIN EN IOS 1183
Die Dichtebestimmung, nach dem Auftriebsverfahren, liefert Hinweise auf die auf mögliche Additive, Füll- und Verstärkungsstoffe in der Probe.

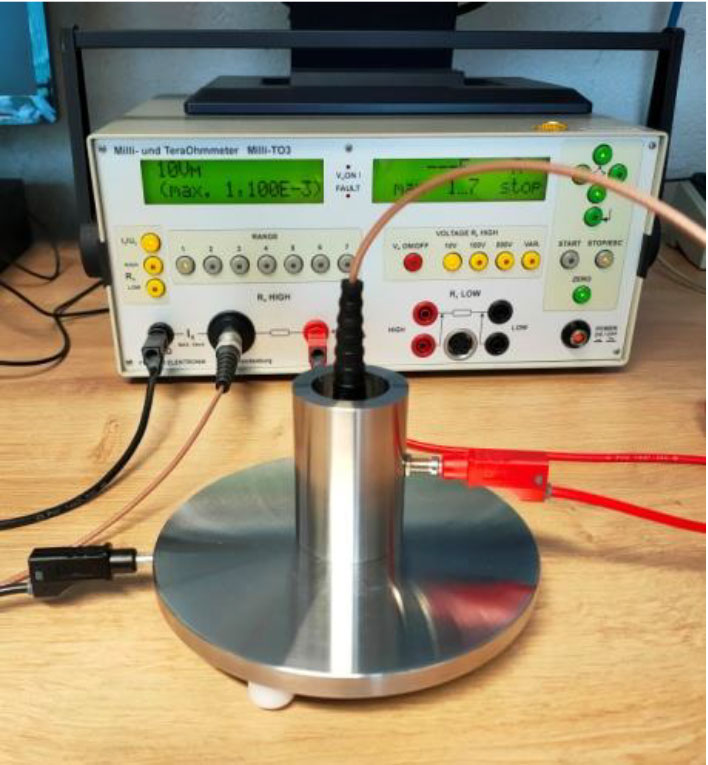

Durchgangs- und Oberflächenwiderstandmessung DIN EN IOS 1183
Anhand der Widerstandsmessung können leitfähig ausgerüstete Kunststoffe identifiziert und eingeteilt werden.
• Leitfähige Kunststoffe: ESD Compounds
• Antistatische Kunststoffe
Brandprüfung nach UL94 & Glühdrahtprüfung DIN EN IEC 60695

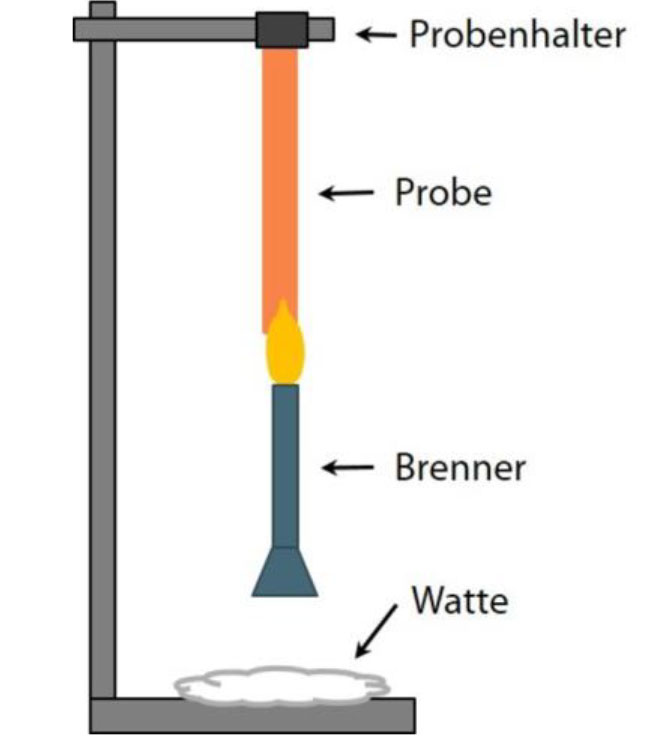

Prüfung nach UL94
Dieser Test klassifiziert die Entflammbarkeit von Kunststoffen.
Unter 2-maliger Beflammung werden die Brenn- und Glühzeiten sowie das Abtropfverhalten des Kunststoffes ermittelt.

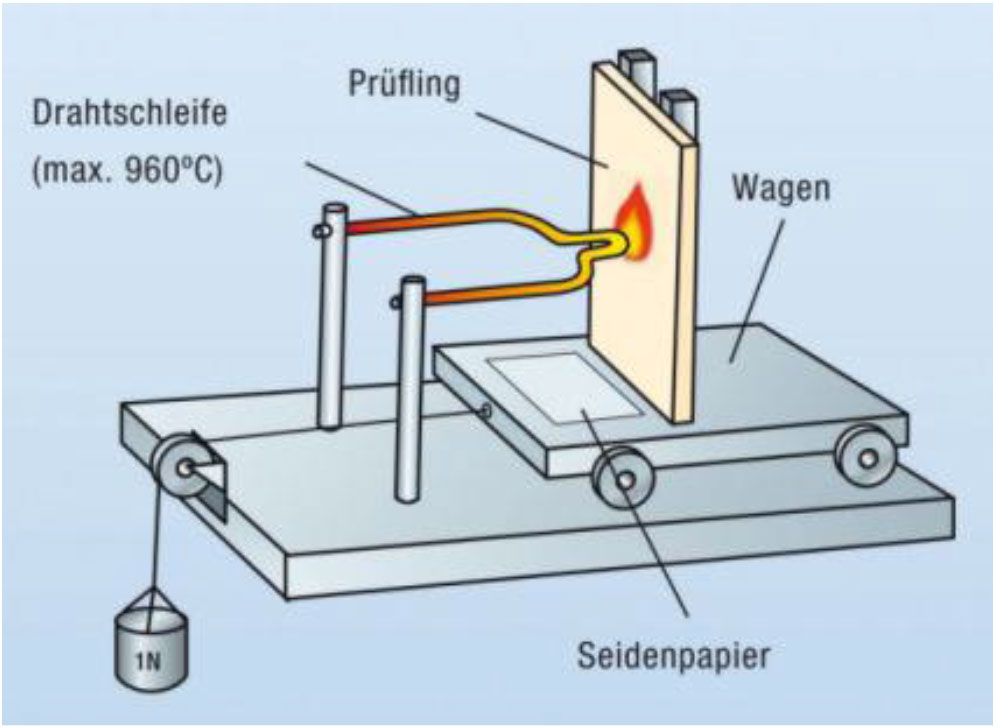

Glühdrahtprüfung
Prüfung von Kunststoffplatten oder Bauteile auf Entflammbarkeit.
Beheizter Draht (650°C, 850°C, 960°C) wird mit der Probe über eine bestimmte Zeit in Kontakt gebracht und das Zündverhalten beobachtet.
Ab Februar 2024 !

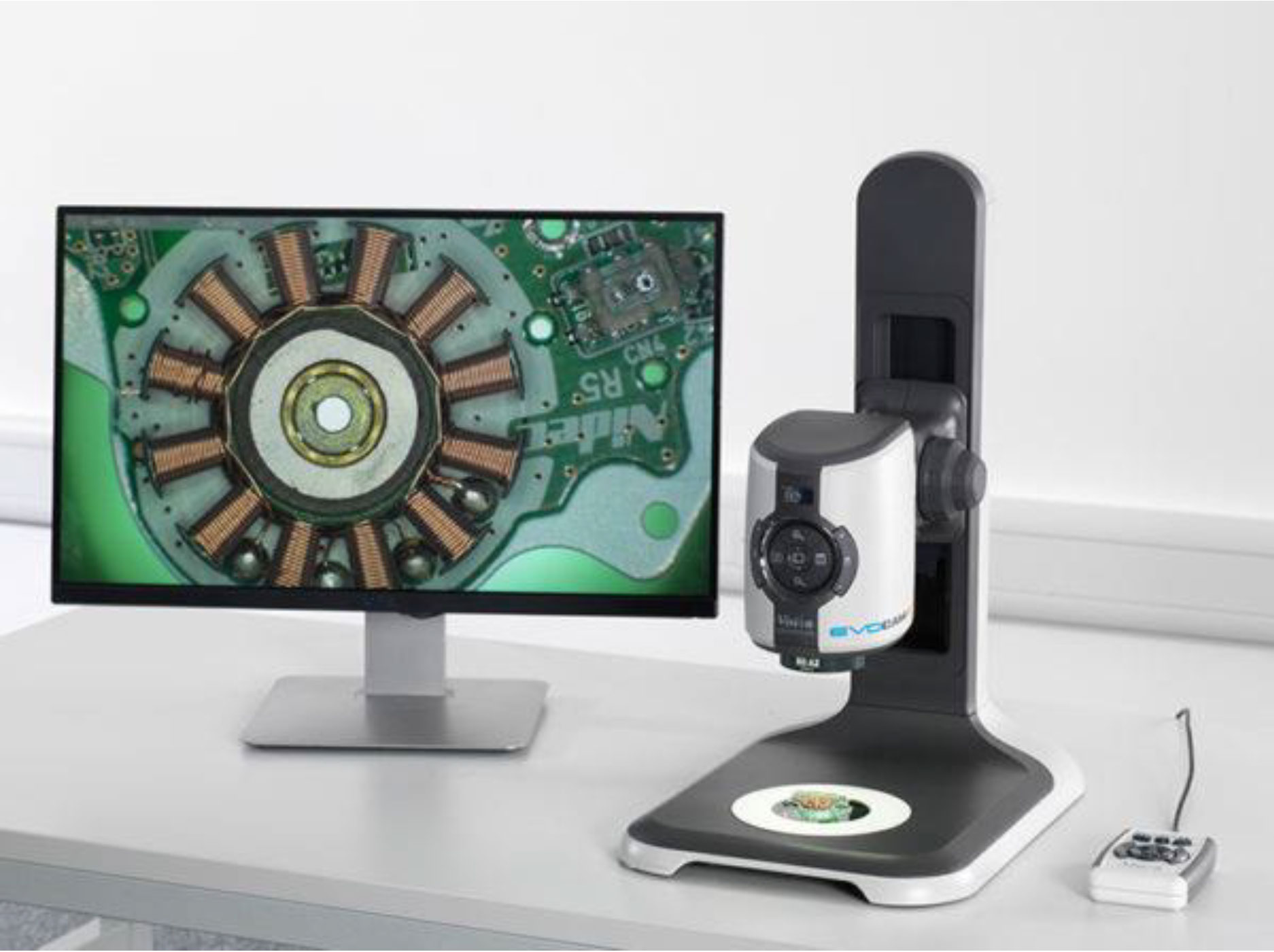

Digitalmikroskop Evo Cam II
• Full-HD Auflösung
• 30:1 Zoom-Vergrößerung
• Optische Vergrößerung 725x
• Tiefenscharfe Bilder mit
Stacking Modul
• 360° Winkeloptik
